LED發光體電磁兼容EMC的電源電路，用於標準例如LED照明設備，利用傳統的電源組件示於圖1。這種結構會導致過量的輻射。解決方案之一是屏蔽整個外殼。屏蔽外殼增加了機箱和PCB與任何EMC測量設備的參考地之間的寄生電容。
然後，共模傳導發射成為足以超過傳導發射限製線的現象。在這種情況下EMI濾波器被添加在消除傳導發射LED發光體交流電源輸入。類似的情況是在DC輸出。LED二極管放置在散熱器上，導致共模電流，負責導線或PCB走線的輻射發射。LED照明設備
的主要問題是電源的高速開關電路，它在電源AC輸入和DC上產生寬頻譜電流和電壓紋波。輸出。適當的屏蔽和過濾可以減輕輻射和傳導發射問題，但不能消除它。更好的解決方案是首先避免在特定頻率產生高輻射發射和傳導發射。這可以通過使用新的功率元件來實現，這些功率元件使用軟開關來最小化紋波電流，或者在適當設計的電源中在寬頻帶上傳播噪聲能量。
圖1：典型的AC/DCLED設計。H-場是繞組泄漏，主回路區域和次回路區域的結果。電場是導電表麵上的高dV/dt和電纜中的高頻紋波的結果。
功率因數控製器（PFC）是現代AC/DCLED驅動器中最常見的模塊。PFC負責工頻諧波電流的發射。這是EN61000-3-2規定的強製性EMC排放測試之一。根據EN61000-3-2PFC如果LED照明功率超過25W，則必須使用。

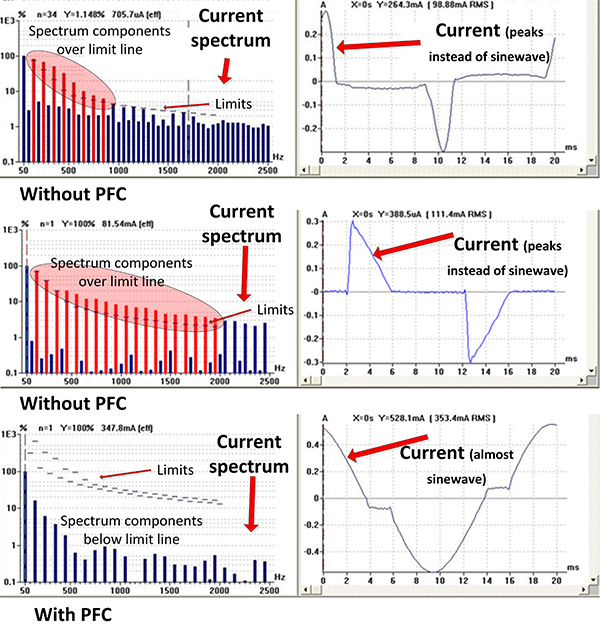

在圖2中，給出了具有和不具有PFC的LED照明設備的諧波發射結果。在功率因數校正的情況下，由LED燈具汲取的電流接近正弦波，而沒有PFC電流則在峰值中繪製。圖2符合EN61000的諧波發射-3-2傳導發射由LED驅動器產生，並通過連接到驅動器的所有電纜傳導。進行排放
在圖2中，給出了具有和不具有PFC的LED照明設備的諧波發射結果。在功率因數校正的情況下，由LED燈具汲取的電流接近正弦波，而沒有PFC電流則在峰值中繪製。圖2符合EN61000的諧波發射-3-2傳導發射由LED驅動器產生，並通過連接到驅動器的所有電纜傳導。進行排放
LED照明設備受國際標準EN55015或CISPR15的限製。應在連接到輔助設備的所有電纜上測量輻射-主電源，控製器等。通常隻有一個用於燈具的端口-即AC電源連接。EMI功率輸入濾波器限製了過多的發射。適當的濾波器設計將解決傳導發射問題。在圖3中，呈現了失敗的傳導發射結果的示例。
在圖4中，示例性傳導發射結果通過了EN55015要求。傳導發射測量由兩個EMI探測器-準峰值（QP）和平均值（AV）執行。因此，測量圖上有兩個限製線。準峰值檢測器測量應低於QP限製線，平均檢測器應低於AV限製線。準峰值限製線從9kHz開始，準峰值測量應從9kHz開始測量，而平均檢測器測量應從150Hz開始。
在圖4中，示例性傳導發射結果通過了EN55015要求。傳導發射測量由兩個EMI探測器-準峰值（QP）和平均值（AV）執行。因此，測量圖上有兩個限製線。準峰值檢測器測量應低於QP限製線，平均檢測器應低於AV限製線。準峰值限製線從9kHz開始，準峰值測量應從9kHz開始測量，而平均檢測器測量應從150Hz開始。

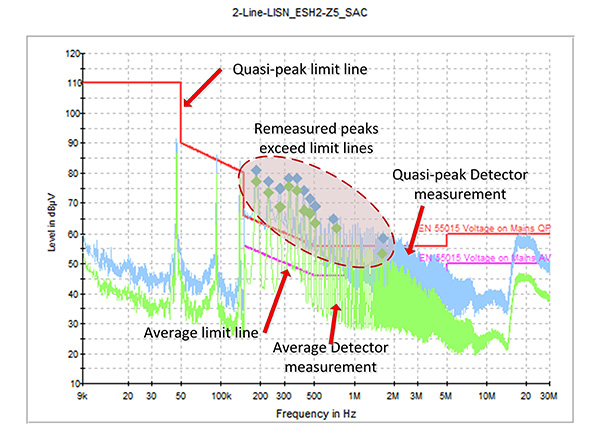

圖3符合EN55015標準的傳導發射（失效）
圖4根據傳導發射EN55015（失敗）
一般第一次掃描是由峰值檢測器（藍色），而不是準峰值檢測器，如峰值檢測器測量數據進行的速度更快。然後，通過準峰值檢測器-最終測量（藍色方塊）重新測量發射峰值。僅使用平均值檢測器創建平均測量值。
輻射發射是由LED導頻導體中流動的高頻電流分量產生的，其長度足以成為有效的天線（AC電源輸入電纜，LED陣列和連接線，金屬外殼等）。幹擾源是LED驅動器允許高頻電流流過驅動器外殼。輻射發射測量結果的例子顯示在圖4-6。LED發光體輻射發射在頻率範圍內測量的9kHz-30使用磁場天線和兆赫30MHz-300MHz的使用對數似周期性或雙錐形天線。使用準峰值檢測器進行測量。
圖5輻射發射9kHz-30兆赫根據EN55015（通過）
圖6輻射發射30-300兆赫根據EN55015（通過）
