多媒體設備CE認證標準EN 61000-4-3、EN 55035

 點擊:472     |      2019-07-24
      在歐盟,標準電子產品符合歐盟要求時,標準起著關鍵作用,但歐盟和世界其他國家並不總是同意,多媒體設備的標準就是一個很好的例子。

      憑借其內部市場,歐洲在將電子產品推向市場方麵的規定相當寬鬆,EMC指令,RTTE和RED指令以及LV指令是確保在沒有國家級機構參與的情況下進入整個內部市場的條款示例。製造商自己可以記錄他們的產品符合要求。標準在這裏發揮著重要作用,但歐盟和世界其他國家並不總是就所有事情達成一致。關於多媒體設備的EN 55035標準就是其中的一個例子。

標準的生命
大部分EMC標準由IEC和CISPR國際標準化組織撰寫,由來自世界各地的專家組成的工作組開會,共同製定電氣要求和測量方法,用於記錄被測產品的EMC特性。

這種廣泛的合作在某種程度上確保了每個人都可以提供在測試期間最佳地建立產品功能所需的知識。還通過來自世界各地的輸入建立測試信號和方法。

      標準準備好後,將其發送到IEC係統進行投票,每個成員國都有一票可以接受或拒絕該標準。如果標準獲得足夠的讚成票,則公布該標準。此後,它成為對特定類型產品執行特定EMC測試的基礎。原則上,該標準在全世界統一應用。這是標準化的基本目標。
CISPR
一次投票兩種類型
      許多重要的國際標準由歐洲標準組織CENELEC公布,同時作為國際標準出版。在IEC舉行國際投票的同時,CENELEC持有歐洲平行投票權。但是,有一個重要的區別。在歐盟體係中,各國根據其在係統中的權重進行投票。這意味著一些較大的國家比較小的國家擁有更多的選票,例如丹麥。

      在某些情況下,這兩種投票方法導致國際上采用的標準,但在歐盟被拒絕,反之亦然。但大多數情況下,兩個係統都批準了標準。當它們獲得批準後,標準也會獲得歐洲號碼。例如,IEC標準IEC 61000-4-3將命名為EN 61000-4-3,CISPR 35將命名為EN 55035。

ZZ和ZA的重要性
歐盟對歐盟體係中批準的標準有特殊目的,它們可以包含在歐洲的EMC要求(或其他歐盟要求)中。

在每個標準的開頭,增加了關於標準被接受為EN標準的程度的信息:要麼是書麵的,要麼是對國際版本的修改; 見圖1。
多媒體設備標準EN 55035更改

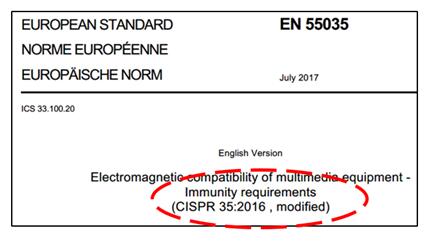

圖1:與CISPR 35相比,多媒體設備上的標準EN 55035進行了修改。

     CENELEC可以修改IEC的文本和技術要求,以提供補充信息,在標準EN 55035“多媒體設備的電磁兼容性”中,在“範圍”下添加了新文本,這意味著對標準的應用方式進行了更改。這在文件開頭的“背書通知”中有說明。

      添加附件ZA是為了提供相關文件的必要參考,例如參考其他標準,這些標準描述了歐盟優選的測試方法,以證明符合歐盟的EMC要求。例如,至少有4種方法可以進行輻射抗擾度測試,但隻有3種方法在附件ZA中命名,允許使用它們。

       附件ZZ包括用於CE標誌的信息,本附件的內容隨著時間的推移而發生變化,它越來越多地支持與EMC和RED指令的基本要求相關的新標準 - 即EMC和無線電頻譜保護的基本要求。可以說,本文確定了指令中的段落,其中給定的標準適合於記錄。認可通知和附件如圖2所示。
EN標準

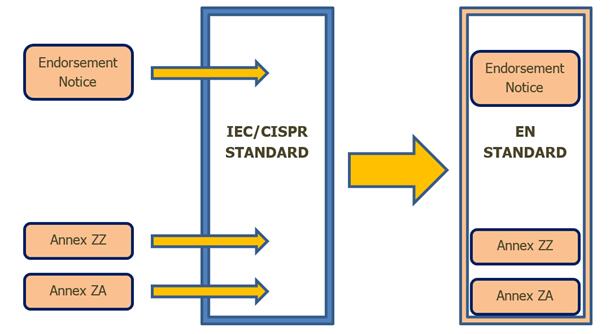

圖2:額外的項目被添加到國際標準中。結果是EN標準。

EN 55035不尋常
      標準EN 55035適用於多媒體設備,並且是2017年出版的新產品,多媒體設備包括用於音頻,視頻,數據處理,遊戲和照明控製的設備。這意味著它也包括PC和平板電腦。應用該標準的興趣很高; 這是因為它最近加入了所謂的“協調標準”清單,這些標準是為CE標記選擇的標準。

      然而,盡管包括與無線電相關的要求相對較少,但它已根據RED無線電指令發布,而非EMC指令,這也是EN 55035實際上包含兩個附件ZZ:ZZA,參考EMC指令; 和ZZB,指的是RED。

      根據EMC指令,該標準並未協調,這似乎是不合邏輯的,該標準主要涉及非無線電相關功能,此外,它還包括一節涉及一係列其他標準(ETSI - 歐洲電信標準協會 - EN標準),專門用於處理無線電設備的EMC測試,這些是標準EN 300 386和一係列ETSI EN 301 489標準。

實際上,EN 55035中的認可通知指的是與EN 55035本身完全不同的標準(見圖3),這是令人驚訝的,因為EN 55035僅作為RED無線電指令標準協調。

圖3:EN 55035中的認可通知,請注意,“範圍”部分指的是與EN 55035本身完全不同的標準,MME代表“多媒體設備”。
EN 300 386和EN 301 489-xxx由ETSI編寫,ETSI具有在無線電領域內為歐盟編寫統一標準所需的授權和手段。ETSI在無線電產品領域的測試和標準方麵擁有豐富的經驗。

EN 55035也是具有“修改”狀態的統一RED標準列表中唯一的標準(見圖4)。相應的EMC指令列表有26個修改標準,低電壓指令在其列表中有183個修改標準。
RED標準

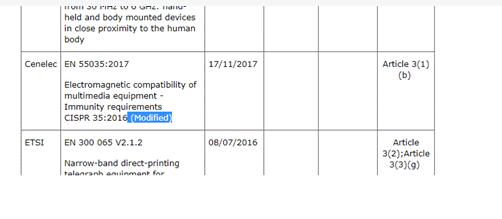

圖4:在協調的RED標準列表中,EN 55035顯示為“已修改”。

隻需使用EN 55035 - 有無收音機!
      EN 55035在RED下協調是一個好消息,它沒有出現在EMC指令列表中這一事實並不是一個關鍵問題,實際上,EMC指令允許製造商根據非諧化EMC標準執行CE標記,前提是其風險評估考慮了標準的EMC覆蓋範圍。

      鑒於此,EN 55035是一種非常安全的選擇,因為它處理EMC參數,並且就剩餘的無線電相關參數引用ETSI EN標準。然而,如上所述,它要求製造商在其風險評估中評估和證明標準的選擇。

無線電要求可能出現在CISPR標準中:
      歐盟委員會在協調RED的適當測試標準方麵麵臨的挑戰已經相當顯著地延遲了RED的使用,許多無線電標準仍然缺乏協調,協調它們的過程很慢。出於這個原因,CISPR可能最終將其重點轉移到包括無線電功能,使歐盟協調更容易。
