IEC62368-1_IT和音視頻設備安規標準簡介

將逐步淘汰既定的IT設備（60950-1）和視聽設備（60065）的安全標準，而在北美和歐盟采用單一標準62368-1。新標準在產品測試中引入了不同的，基於危害的理念。產品認證意味著什麼？OEM如何最好地管理過渡？

IEC62368-1–概述：

      IT和AV設備的基於危害的產品安全標準IEC62368-1第2版將取代即將發布的IT設備的IEC60950-1和AV設備的IEC60065。此舉比簡單的合並或更名更為重要，因為62368-1采用了根本不同的工程原理和術語。此外，一些現有的符合60950-1或60065的產品將需要重新調查以獲得認證。

為了幫助產品製造商管理過渡，美國和歐洲機構協調了60950-1和60065標準將終止，62368-1已經正式實施。在最近更新了歐盟官方公報（OJ）法規並隨後由UL在美國宣布之後，新日期是2020年12月20日。

      另一個重要方麵是，像即將發布的標準一樣，62368-1不僅適用於最終用戶產品，而且還適用於組件和子係統（例如電源）。產品製造商需要牢記這一點，以確保在從現在到2020年12月的整個過渡期內以及以後僅適用62368-1的過渡期內采購可接受的零件。

本文旨在通過解釋新標準的原因及其控製原則，幫助過渡的內置條款以及如何最好地確保采購的組件（如電源）能夠滿足要求，幫助受影響的產品製造商管理過渡並確保持續合規它的要求。

商通檢測可提供iec/en 62368-1安規認證服務！

IEC62368-1時序：

      對於在北美（即美國和加拿大）和歐盟銷售視聽產品或計算/通信設備的公司而言，2020年12月20日是一個重要的日子。曆史上已分別應用於這些產品的安全標準（分別為IEC60065和IEC60950-1）將過渡到IEC62368-1。

在北美，UL生效日期為2020年12月20日，UL將進行軟過渡，根據UL/CSA62368-1對新提交的認證進行調查，但是已通過舊標準認證的現有產品將不受行業文件審查（IFR）的約束。

在歐洲，隨著即將淘汰的標準被新的EN62368-1標準撤消，過渡將更加突然，並且將不再遵守與引用舊標準的指令相一致的假定。

      這樣做的目的一直是協調日期，以便製造商可以針對世界這兩個主要市場計劃和調整其認證策略。最近，隨著CENELEC將歐洲60950-1和60065標準的退出日期（DoW）延長至2020年12月20日，出現了潛在的異常情況，盡管未同時更新《歐盟官方雜誌》。問題在於與歐盟低壓指令（LVD）有關的OJ（法律文件優先於標準文件）中的措辭，允許對符合EN60950-1或EN60065的產品進行符合性推定。在OJ中，該推定的終止日期為2019年6月20日，曆史上與退出標準的撤消日期相同。

在歐洲，將DoW和合格終止日期分開將對EN62368-1的狀態造成混淆。從美國的角度來看，這種分離阻止了美國生效日期（UL62368-1將取代UL60950-1和UL60065並從中撤回）的完全統一以及歐盟的DoW/停止符合性推定。

2018年6月15日，《歐盟官方公報》將停止LVD合格認定的日期延長至2020年12月20日。預期此舉是為了闡明EN62368-1的狀態。在發布修訂日期之後，UL在美國宣布延長了美國生效日期，再次統一了兩個市場的時間表。

62368-1在美國，歐盟和其他地區的狀態：

      作為一項統一的安全標準，IEC62368-1自2002年以來一直是IEC技術委員會TC108的工作中。值得注意的是，TC108還負責IEC60950-1和IEC60065，並在兩者的最新版本均可簡化向新標準的過渡。

      繼第一版IEC62368-1於2010年發布後，北美雙邊CSA/UL62368-1Ed。1號文件於2012年2月獲得通過。當時，歐盟並未緊隨其後，但隨後采用了第二版EN62368-1Ed。2014年8月2日。CSA/UL62368-1Ed。自2014年12月起，第2版已在北美采用。第三版預計將於2019年某個時候出版，實施日期可能在2022年。

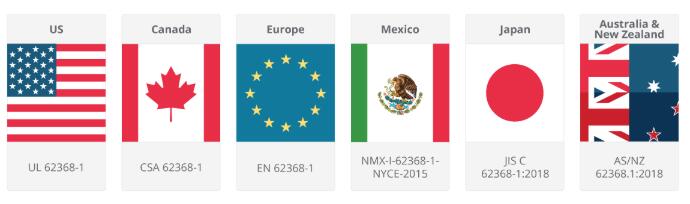

      盡管北美和歐洲標準機構已經發布了它們的國家等效標準（UL/CSA62368-1和EN62368-1），但其他地區的委員會仍在評估62368-1的采用情況，包括中國，韓國和南美。墨西哥自願實施了NMX-I-62368-1-NYCE-2015。日本於2018年1月根據IEC62368-1：2014第2版發布了JISC62368-1：2018，大約需要一年時間才能將其完全采納為法律。澳大利亞/新西蘭標準局於2018年2月發布了AS/NZS62368.1：2018，該版本也基於IEC62368-1：2014第2版。

那麼，目前，北美和歐洲都在使用62368-1、60950-1和60065標準。盡管情況聽起來可能很複雜，但已允許這些標準共存，以幫助行業盡可能平穩，經濟地過渡到新標準。

隨著60950-1和60065的DoW即將關閉，建議尚未采用新標準的製造商立即這樣做，以確保及時獲得新標準的認證。

更改為62368-1的原因：

作為60950-1（用於IT設備）和60065（用於視音頻設備）的統一替代品，62368-1不僅僅是兩個標準的合並。此舉是基於危害的安全工程技術的最新發展，它已成為一種新方法，因為出現了適用於小型和家庭辦公室以及家庭娛樂的新型廉價產品。

隨著新技術和新市場的不斷發展，視聽設備和IT設備之間的區別變得越來越模糊–多媒體產品隻是其中的一個例子。單一的統一標準旨在提供一個更清晰的框架來評估這些產品的安全性。

此外，62368-1計劃在產品設計和評估方麵為產品設計師提供更大的靈活性，並與技術保持同步，而無需頻繁（昂貴且耗時）修訂。為此，它采用了上麵提到的現代基於危害的安全工程（HBSE）原理，盡管也提供了說明性選項，但它們取代了60950-1和60065的傳統說明性方法。

新62368-1標準的範圍：

62368-1適用於當前受60950-1和60065安全標準約束的所有設備，其他產品也應納入其範圍內。

第1章描述了該標準的範圍，而附件A包含了所涵蓋產品類型的列表。當前，這些包括：

1.計算和網絡產品，例如服務器，PC，路由器，筆記本/筆記本電腦，平板電腦及其電源

2.消費類電子產品，例如放大器，家庭影院係統，數碼相機和個人音樂播放器

3.顯示和顯示單元，包括監視器，電視和數字投影儀

4.電信產品，例如網絡基礎設施設備，無繩電話和手機以及類似的通信設備，包括電池供電的設備

5.複印機和文件粉碎機等辦公設備

6.用於家庭，學校，數據處理中心以及商業和專業環境的各種其他類型的音頻/視頻，信息和通信技術設備

     與60065和60950-1一樣，附錄A中提供的示例也不是詳盡無遺的，未列出的設備也不一定排除在外。預計IEC62368-1的第3版將包含自較早的標準發布以來已廣泛使用的設備的其他示例。這些可能包括智能手機，平板電腦，可穿戴式計算機，電子售貨亭，甚至3D打印機。

62368-1的範圍如何影響電源：

      62368-1不僅適用於產品級別，而且在相關時適用於組件和子係統。這與60950-1和60065中普遍存在的情況相同，因此，采購第三方子係統（如電源）的公司應向製造商谘詢，以確定該產品當前是否或計劃獲得62368-1的認證。這適用於安裝在設備內部的設備，例如機箱安裝電源，以及外部電源或適配器，這些設備可以簡單地購買並隨設備一起包裝在包裝盒中。

協助過渡到62368-1：

62368-1第二版包含旨在幫助公司管理從舊標準過渡的條款。這些有效地幫助公司決定如何以及何時將其產品認證為62368-1，以及管理已經通過60950-1和60065認證的子係統和組件（例如電源）的現有庫存。

一個重要的（雖然必須指出的）臨時條款是第4.1.1款，它使公司能夠繼續使用其庫存中的60950-1或60065零件通過認證為62368-1的產品。

該子句指出：

“符合IEC60950-1或IEC60065的組件和子組件可作為本標準涵蓋的設備的一部分，無需考慮評估最終產品中組件或子組件的適當使用，而無需進一步評估。”

例如，在列出電源的情況下，適當的考慮可能很簡單，就像確保產品僅在其既定的電氣額定值內使用一樣。

      熟悉60950-1和60065要求的讀者可能已經發現了某些問題的可能性，因為舊標準對能源和電路進行了不同的分類。一個例子是，經60950-1認證的開關模式電源通常具有分類為安全超低電壓（SELV）的輸出電路，而IEC62368-1是指ES1能源，它同時考慮了電壓和電流。結果，不再定義SELV。

      盡管這是真的，但TC108采取了務實的方法解決此問題，並認識到SELV電路旨在使用戶或操作者可以安全觸摸，就像普通ES1信號源可以安全觸摸一樣。人員（有關用戶分類的更多信息，請參見“62368-1安全措施的層次結構”部分）。為了幫助過渡到新標準，這兩個標準被認為具有同等的安全級別。因此，在不進行詳盡分析的情況下，實踐中認為60950-1SELV電路和62368-1ES1電路的互連是可以接受的。

注意：

      預期從4.1368的將來版本中刪除4.1.1。TC108已考慮建議將該規定擴展到第3版，目前正在對其進行審核以出版。但是，歐洲委員會CENELEC打算從2020年12月20日起生效的EN62368-1第2版中刪除舊版組件規定4.1.1，並表示無論該版本在第3版中都不會出現TC108討論的結果。另一方麵，隻要不對所涉及的特定部件進行涉及關鍵部件安全性的重大更改，UL將在2020年退出之日後繼續保持對舊產品的60950-1或60065認可。因此，

基於危險的安全工程原理在62368-1中的應用：

      為了在確保最終用戶安全的同時保護設計人員的靈活性，62368-1結合了HBSE概念。作為安全科學學科，HBSE在過去的25年中已經正規化，以將產品安全立法朝著以績效為導向的理念，該理念更加靈活（從標準製定者和設計者的角度）和有效的（針對最終產品）。用戶安全）。HBSE理念在2002年發布的ECMA-287電子設備安全標準中已根深蒂固，該標準已傳遞給IECTC108技術委員會的基於危害的標準開發團隊（HBSDT）。TC108和其他IEC委員會一樣，自同一時期以來就一直致力於HBSE，並維持著幾個危險小組，重點關注電擊，火災，機械，化學，

根本上，HBSE試圖將潛在危險識別為能夠給用戶造成痛苦或傷害的能源，並確定防止此類能量轉移的合適方法。

HBSE的基本邏輯可以總結如下：

1.確定使用的能源

2.測量他們產生的能量水平

3.確定來源的能量是否有害

4.相應地對其進行分類

5.確定如何將能量轉移到身體部位

6.確定適當的保障方案：

7.保護分類人員免受分類能源的痛苦和傷害，以及

8.為了減少由於設備內部發生電氣火災而造成人身傷害或財產損失的可能性

9.衡量這些保障措施的有效性

除了考慮人身傷害之外，62368-1還采用HBSE三段式模型來分析可能導致人員傷亡或財產損失的電氣火災的可能性，認識到有燃料存在的必要性。

此外，62368-1引用了適用於IT/AV電氣設備的所有能源，這些包括電能，熱能（例如可熱訪問的部件），化學能（包括電解反應或毒物），動能（例如運動部件）以及輻射能（包括光能或聲能）。

能源根據強度和持續時間分為三個級別之一，以表達其潛在危害的能力。下表描述了與人身傷害和火災危險的潛在可能性有關的分類。

關於62368-1能源分類的觀察：

不能采用任何防護措施來抵抗1類能源，並且在正常操作條件，異常條件或單個故障的情況下，能量水平仍低於指定的1類限值。

就2類能源而言，在正常，異常或單故障情況下，能量水平超過1類限值，但仍低於2類限值。存在的能量可能足以引起疼痛，但不太可能造成傷害。對於火災分析，該能量可能足以在某些條件下引起點火。至少需要一種保護措施來保護普通用戶免受2類能源的侵害。

3類能源是最危險的。在正常，異常或單故障情況下，能量超過2級最大限製。3類源可能導致傷害，起火和蔓延。由3類能源引起的傷害類型可能是顫動，心髒/呼吸停止或皮膚和/或內部器官燒傷。需要雙重或加強的保護措施以保護普通人免受3類能源的侵害。

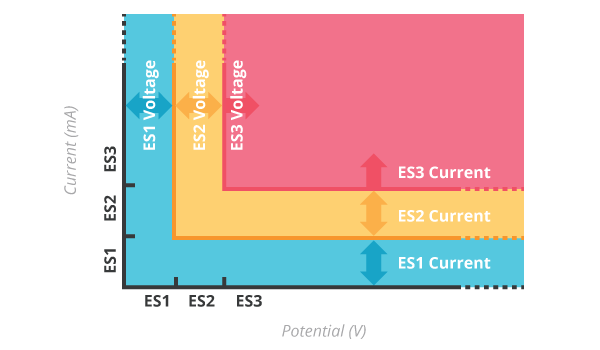

圖6：IEC62368-1的能級和電擊傷害的可能性

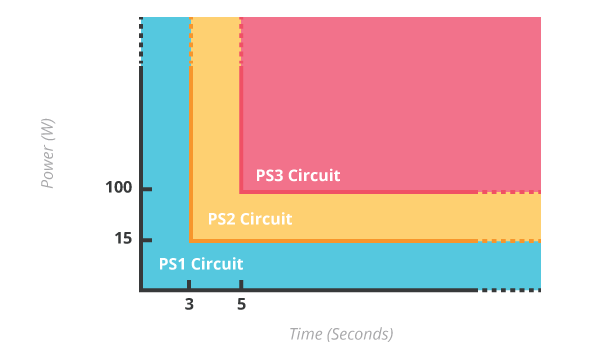

圖7：可能引起電氣火災的能級

      圖6和圖7與電擊和電擊有關，可以直觀地了解能源的分類以及所需的防護措施。適用於ES1，ES2和ES3的實際電流和電壓限製有所不同。例如，電壓極限要求受頻率影響。對於低於1kHz的電壓，ES1限製為30Vrms，42.4Vp和60Vdc。ES2限製為50Vrms，70.7Vp和120Vdc。設備必須符合適用的能源等級中指定的電壓極限或電流極限，但不必兩者都遵守。該限製還根據正常或異常操作或單故障情況而變化。該限製在標準的第5條中進行了詳細說明。還有5.2.2.5等子條款，詳細說明了脈衝波形的限製，根據下班時間。TC108計劃從IEC62368-1的第3版中刪除5.2.2.5。

62368-1安全等級：

      62368-1規定了幾種保障措施，並定義了一個層次結構，範圍從最低級別的基本保障措施，在基本保障措施失效時可投入使用的補充保障措施，雙重保障措施（例如雙重絕緣）和加強保障措施，它們是提供與雙重保障等同的保護的單一保障。

      在製定保護策略時要考慮的各種保護措施中，設備保護措施應設計在其中，包括接地保護，電氣外殼，防火外殼，絕緣或其他保護功能。還提供了安裝保護措施（例如與外部地線粘合）以及指導性保護措施（例如安全標記）的規定。此外，該標準還引用了預防性保障措施，涵蓋了由熟練技術人員指導用戶的情況，以及允許依靠熟練技術人員保護自己免受2級和3級能源所帶來的危害的能力的技能保障措施。

      盡管支撐62368-1的基於危害的方法以及所使用的某些術語與60950-1和60065的方法有顯著不同，但是熟悉較舊標準的設計人員將認識到用戶類型之間的區別。62368-1中的術語“普通人”等同於“用戶/操作員”，“技術人員”等同於“服務人員”。62368-1還定義了“受訓人員”類別，適用於受過熟練技術人員的指導和訓練或要接受監督的人員。

62368-1HBSE方法摘要：

      基於危害的安全性分析方法取代了每個舊標準所采用的規定性方法。62368-1的基本意圖是使設計人員能夠更靈活地設計與其產品保持一致的安全措施，同時需要進行嚴格的分析，以確保所有產品都可以安全使用並且不會造成人身傷害或火災。

HBSE原則使62368-1能夠支持引入新的創新建築和技術方法，而無需首先進行修改。

作為進一步的優勢，HBSE方法應有助於最大程度地減少已發布國家/地區等效標準之間的差異。

評估能源的可得性：

預期將需要一些新的測試設備，以便對產品進行適當的調查。遺留標準和62368-1之間的一個主要區別是提供了一種用於測試可訪問性的新型探針。使用一組標準的探針來評估產品中能源的物理可及性，從而確定是否需要一個或多個防護措施。62368-1的附件5描述了用於確定可及性的測試方法，並包括對標準鉸接式探針的新的無連接版本的規定，用於確定兒童是否可以接觸部件。

接下來做什麼？

對於尚未著手了解62368-1含義並確保當前和將來產品的持續上市能力的公司，至關重要的是立即開始準備。研究該標準是必不可少的，同時還提供支持性出版物以幫助理解。

為了獲得62368-1的概述及其曆史，目標和方法，當前發布的標準的第0條提供了一個內容豐富的引物。

另外，文件IEC/TR62368-2“音頻/視頻，信息和通信技術設備-第2部分：與IEC62368-1相關的解釋性信息”提供了額外的背景知識和某些子條款的說明。商通檢測可提供iec/en 62368-1安規認證服務！

結論：

變革已經來臨，像任何新標準一樣，最好的應對方法是了解它出現的原因，深入了解它的全部知識以及如何最好地使用它。通過了解您必須做和不應該做的事情，您可以確保自己處於更強大的OEM廠商之列，同時可以利用新標準的規定來交付合規的產品。
